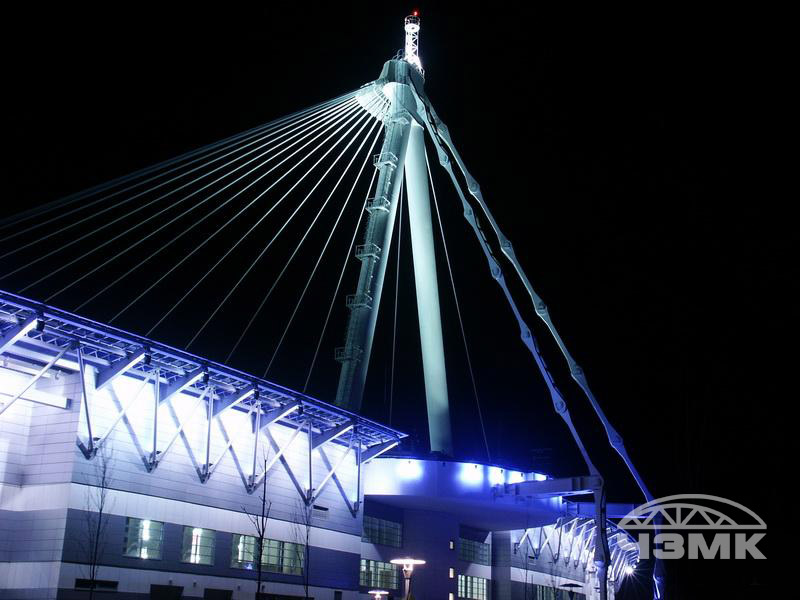

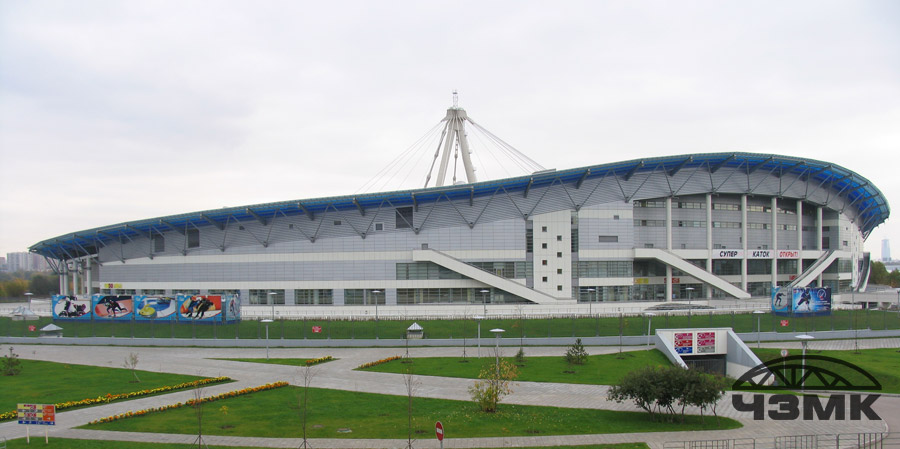

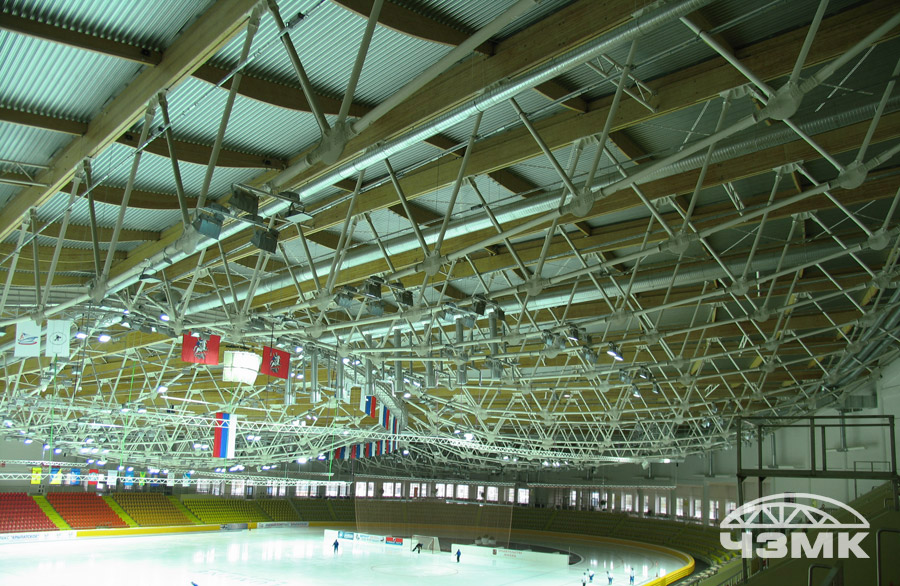

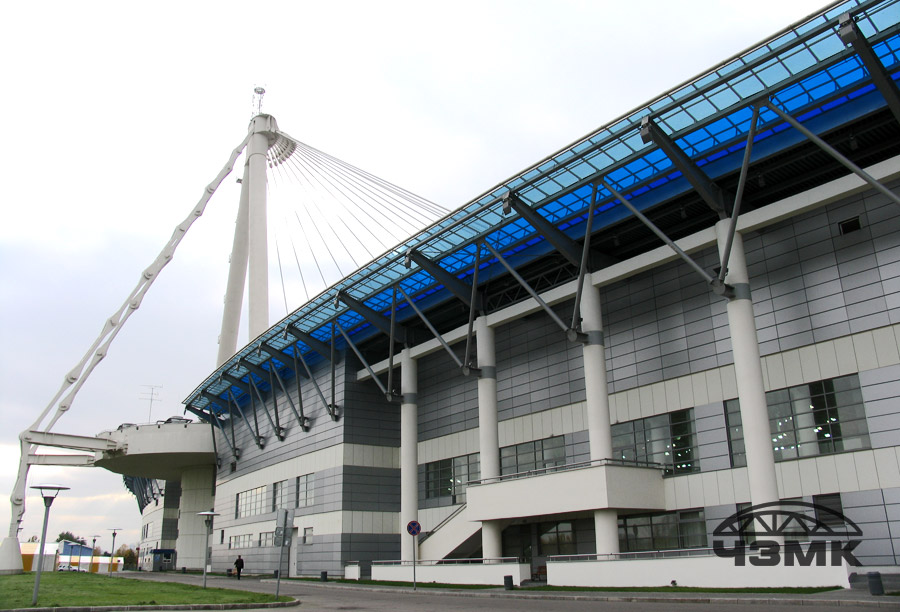

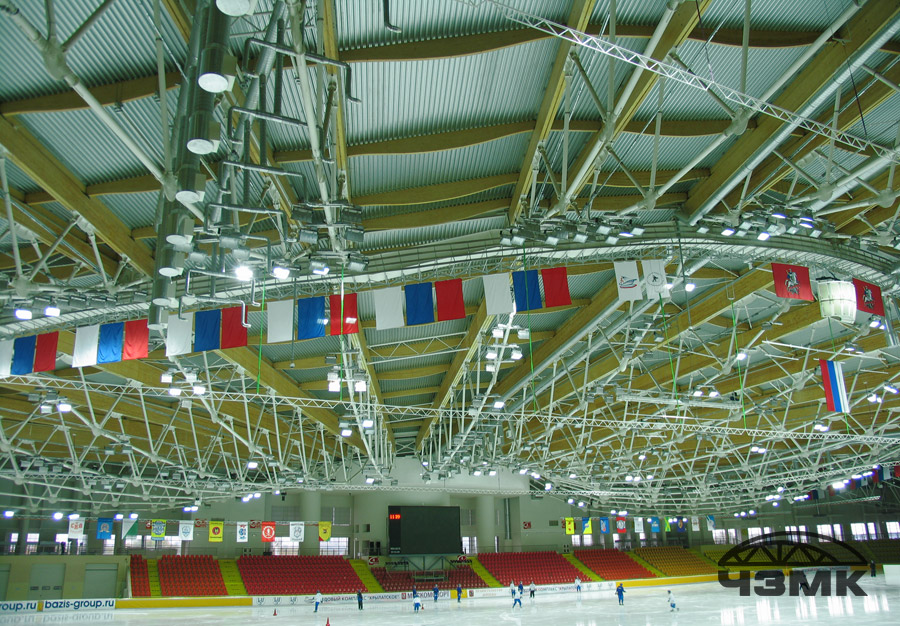

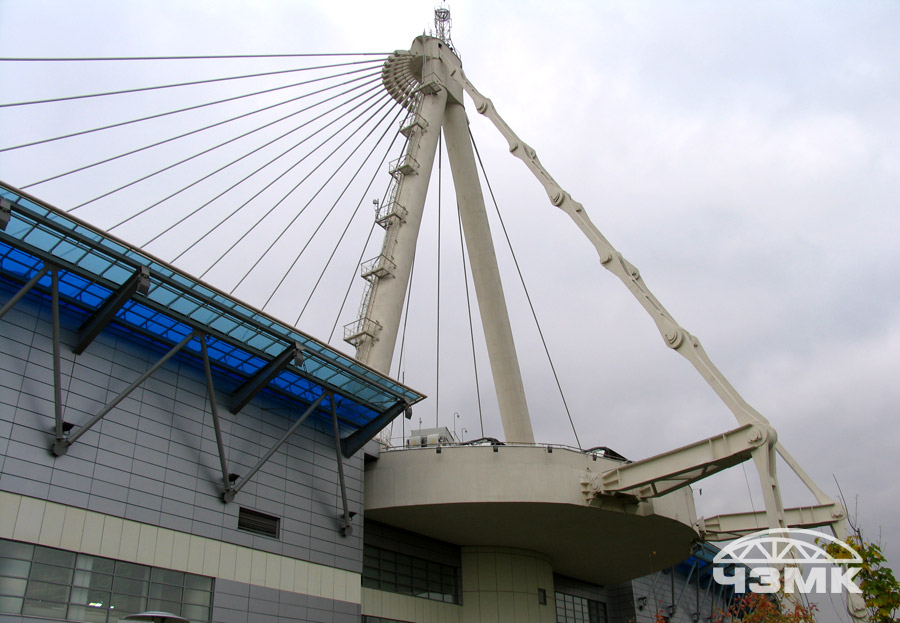

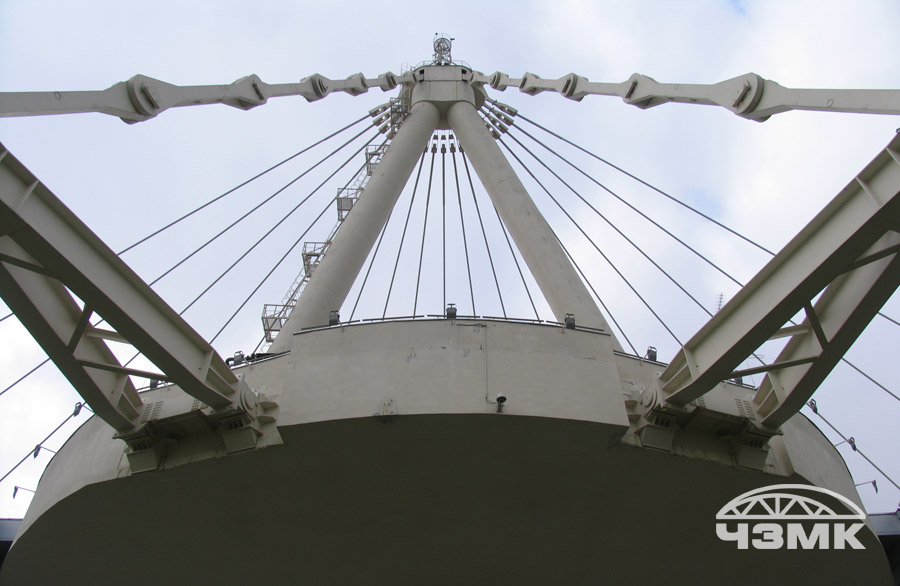

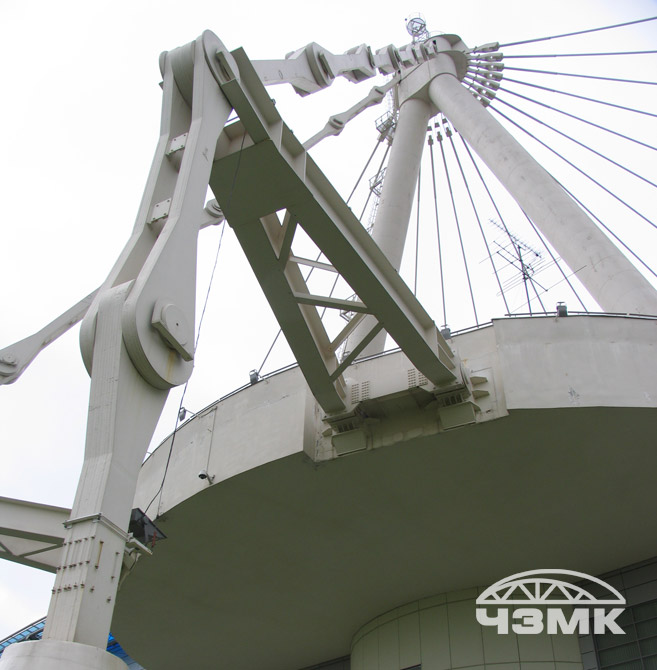

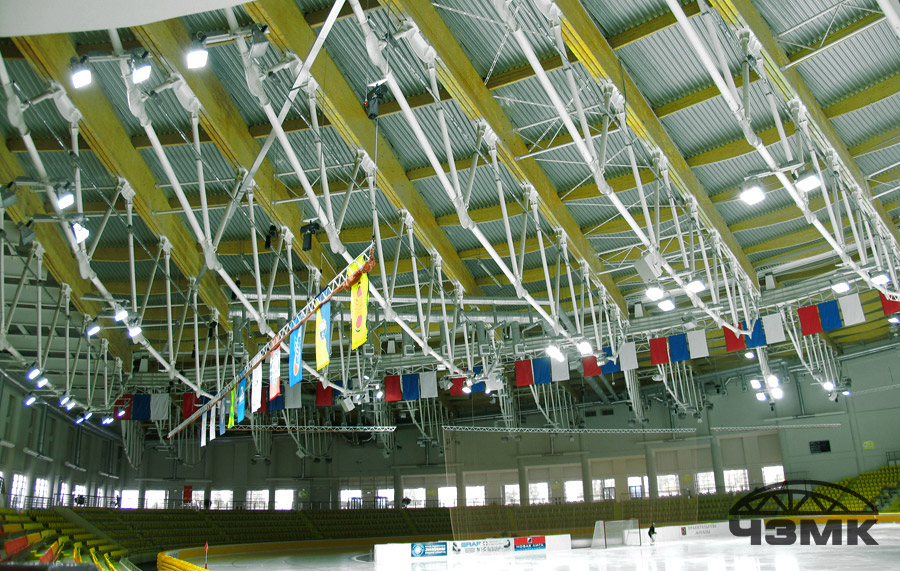

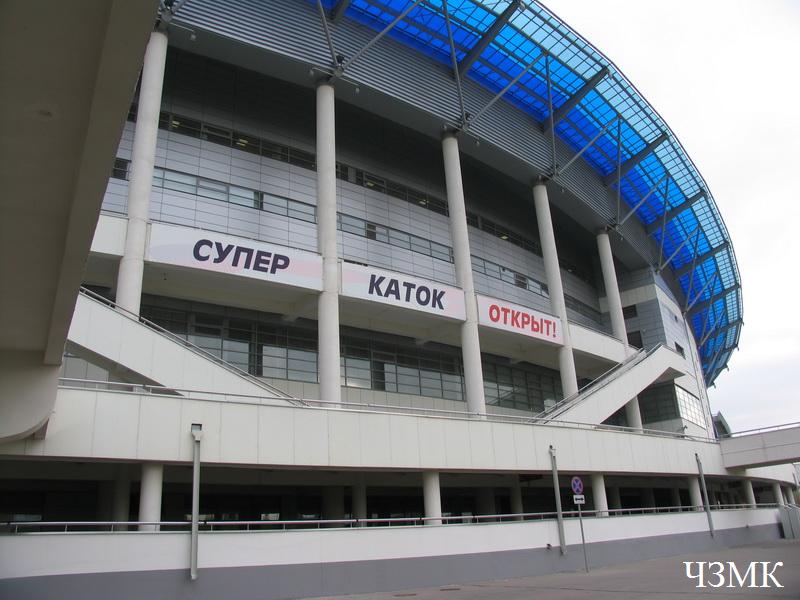

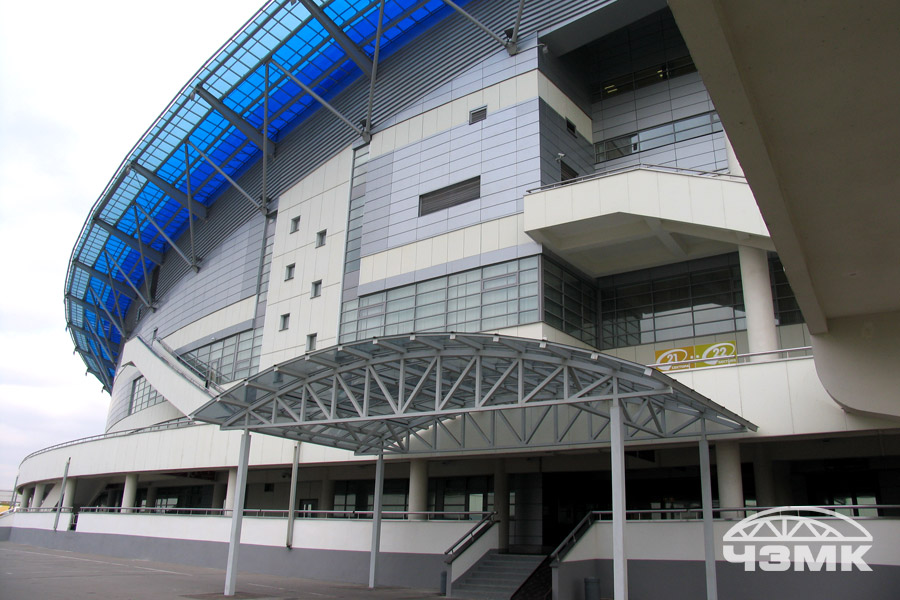

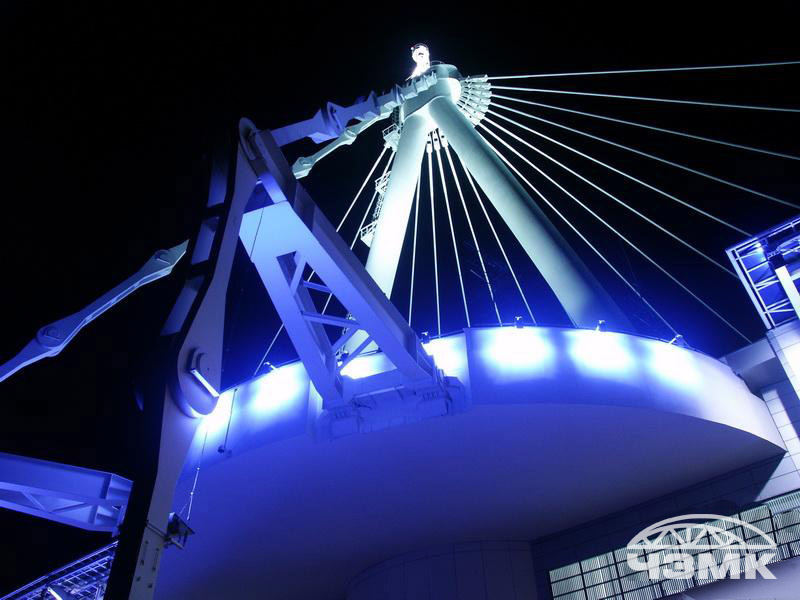

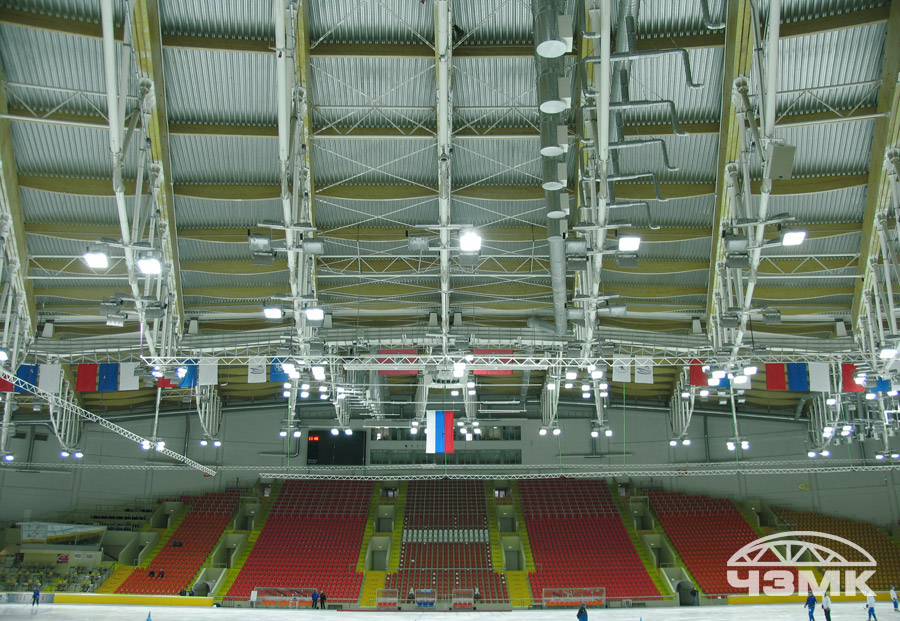

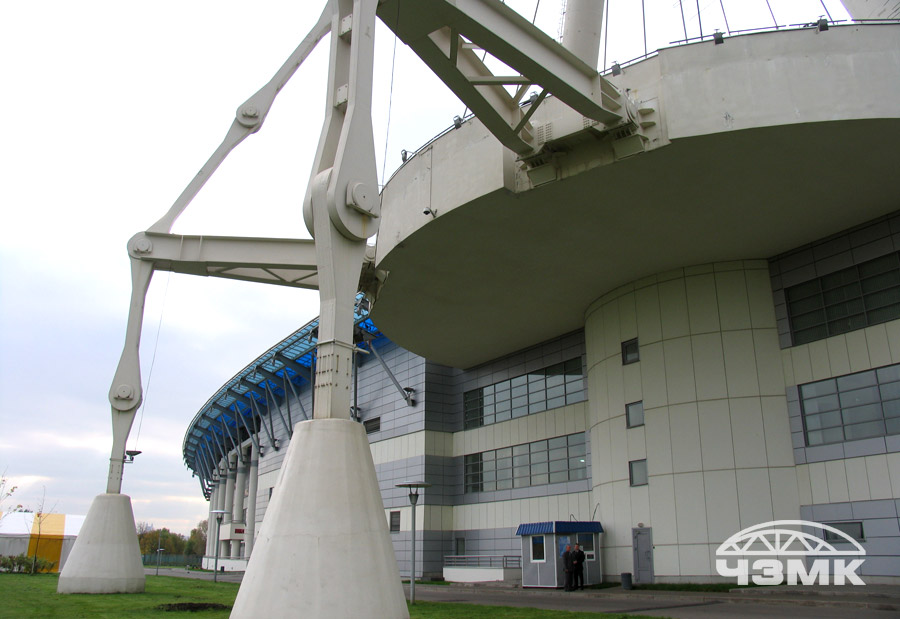

Конькобежный центр в Крылатском              В 2003 году завод приступил к изготовлению конструкций для возводимого в Москве крытого конькобежного центра в Крылацком. Уникальность конькобежного центра состоит в том, что огромный пролет покрытия "висит" на 19 вантах, которые через Л-образную стальную стойку и две оттяжки передают усиление на фундамент. Вес конструкций сооружения - 3500 тонн. Высота Л-образной опоры - 64,8м, диаметр - 2500 мм. Вместимость конькобежного центра - 10000 зрителей. Он включает в себя 400-метровую ледовую дорожку, площадки для шорт-трека, кёрлинга, хоккея и фигурного катания. Конкобежный центр в Крылатском — это первый крытый российский каток, в котором проводятся спортивные тренировки и зрелищные состязания городского и мирового уровня. Подвесы покрытия прикреплены к пилону ребрами, расположенными вертикально, и листовыми вставками, которые наклонены. Объект был возведен всего за год (начало строительству было положено в 2003 году), что является рекордом для России. Аналогов конькобежному центру в Крылатском, пожалуй, нет и в целом мире. При создании проекта и строительстве сооружения нашли применение современные технологии подготовки воды и хладообеспечения. Попасть внутрь здания можно двумя путями — по мостам или открытым галереям, которые находятся на уровне второго этажа. Общая площадь ледовой арены центра составляет 37 тысяч квадратных метров, площадь зрительских трибун — 4,2 тысячи квадратных метра, а открытая автостоянка рассчитана на размещение 1500 машин. Длина ледовой дорожки составляет 400 м. При разработке проекта центра архитекторам предстояло разместить вдоль нее как можно больше мест для зрителей. Эту задачу помогла решить асимметричная конфигурация здания, благодаря которой получилось построить трибуны, вмещающие около 4 тысяч зрителей с одной стороны и 1,8 тысячу — с другой. На виражах дорожки расположены трибуны, на которых дополнительно может разместиться еще 1,7 тысячи человек. При возведении конькобежного центра в Крылатском основой здания стали стропильные фермы, которые располагаются в форме веера. Наклонные ванты спроектированы в виде канатов, произведенных из стали. Они служат опорами несущих ферм, концы которых поддерживаются колоннами. Металлоконструкции для конькобежного центра производились специалистами ЗАО ЧЗМК. Общий вес всех металлических элементов, поставленных предприятием, составил 3,5 тысяч тонн, а высота Л–образной опоры — 64,8 метров. Гордость завода - огромный пролет покрытия, который подвешен на 19 вантах, которые через стальную стойку и две оттяжки передают нагрузку на фундамент. Диаметр этой опоры составляет 2500 мм, толщина стенки — 50 мм, сталь 10XCHДА-3.
|
