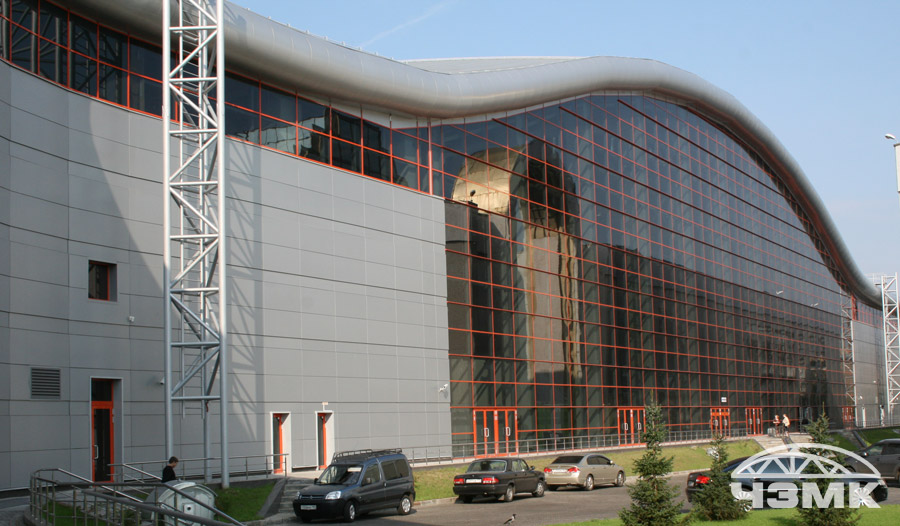

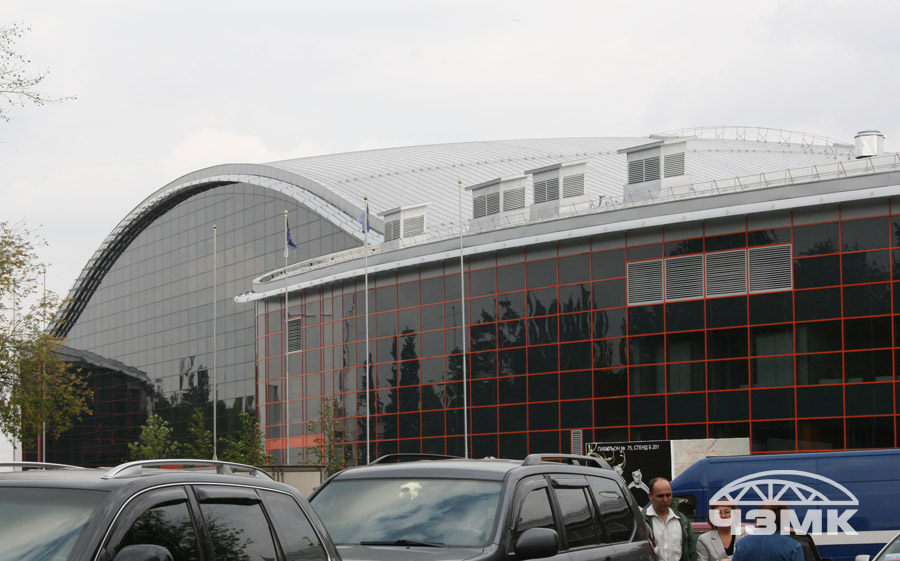

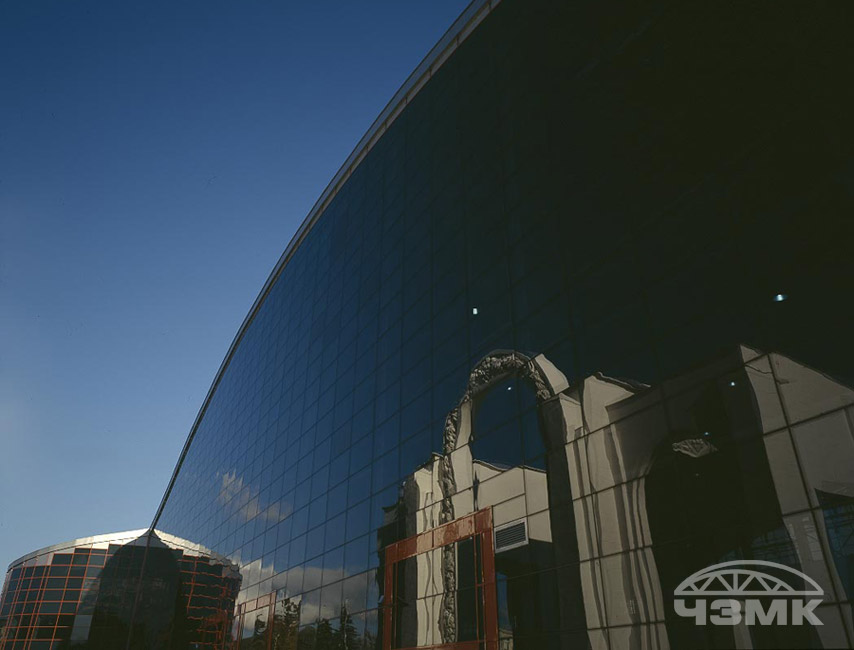

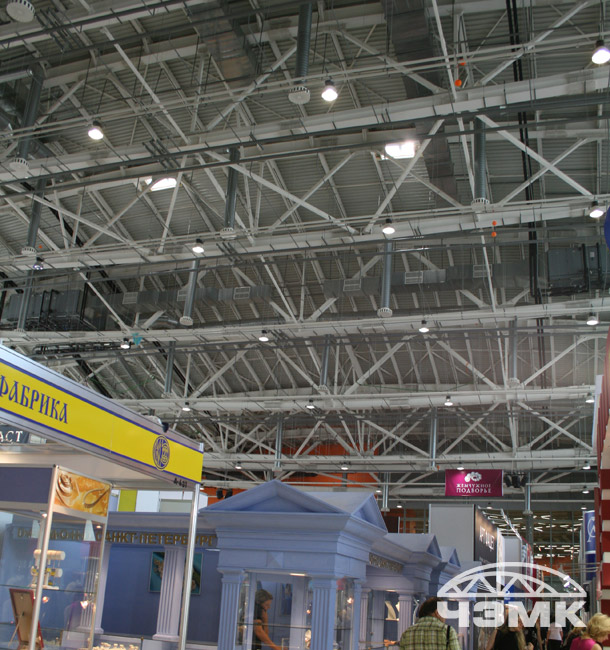

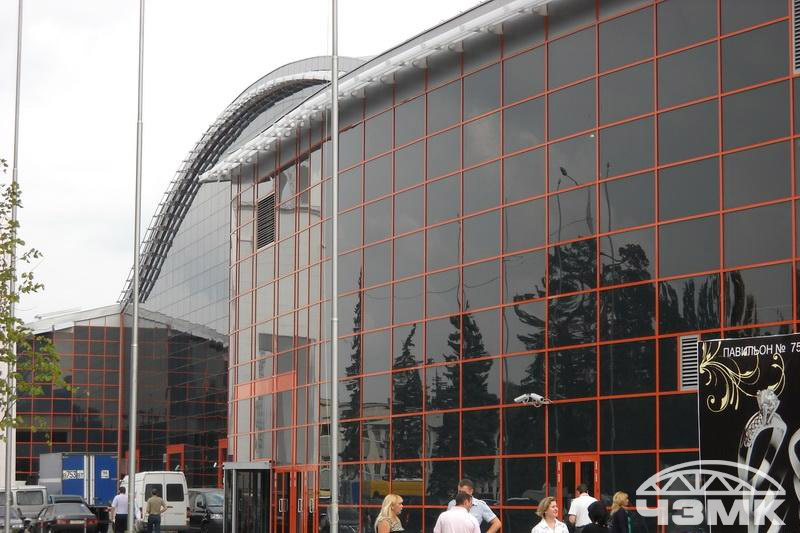

Выставочный павильон на ВВЦ        Общая масса изготовленных в ЧЗМК металоконструкций - 5075 т. Год изготовления - 2006 - 2007. Здание в плане имеет сложную с поворотом конфигурацию, по высоте покрытие выполнено с возвышением по радиусу, то есть фермы опираются на железобетонный каркас на разных уровнях. Основные несущие стальные фермы пролетом 72 м и высотой 6,55 м и выполнены из сварных двутавров, изготовленных по заданным радиусам. Ферма выполнена линзообразной формы. Все монтажные соединения выполнены на высокопрочных болтах. |
